內固定自動印刷機
鏡頭特寫：
鐿鑫自動印刷機是一款，集自動上板，自動印刷，自動供板給貼裝設備的在線印刷機，針對SMT生產成本高的問題我公司自主研發并申請了國家發明專利和實用新型專利（專利號：ZL 2015 2 1128727.4 ），YX-ZD系列是一款自動取板的在線印刷機，取代了SMT生產車間印刷工位，為SMT生產減少車間了人力資源，降低了生產成本，減少了因人員怠工的可能性而無形中提高了產能。
產品特性
1.自主研發程序和人機界面，簡單易學極易上手操作
2.自動取板是用真空吸附，吸盤位置調整方便快捷
3.PCB傳輸速度快，到印刷位后四面夾板確保印刷精度
4.印刷速度快，印刷速度在6秒一片，綜合速度11秒/片
5.跟換機種換線快，熟手不超20分鐘就可以生產
6.與貼片機連接方便且通用性廣泛,SMEMA聯機信號滿足了各種機器通訊聯機， 有效地降低了撞板的可能性。
技術參數：
| 絲桿 | 上銀/臺灣 |
| 導軌 | THK/japan |
| 步進電機 | 雷賽同廠生產 |
| 顯示屏 | 威綸 |
| PLC | 基恩士 |
| 電器 | 歐姆龍為主 |
| 鋼網尺寸 | 470mmX370mm--570mmX570mm |
| PCB尺寸 | 50x100mm——220*350mm |
| PCB厚度 | 0.8——6mm |
| 印刷精度 | ±0.05mm |
| 傳輸高度 | 900mm±40mm |
| 傳輸方向 | 左→右，可定制右→左 |
| 使用空氣 | 4——6kg/cm |
| 電源 | AC:220V 50/60HZ 1φ600W |
| 外觀尺寸 | L1400mm X W800mm X H1600mm |

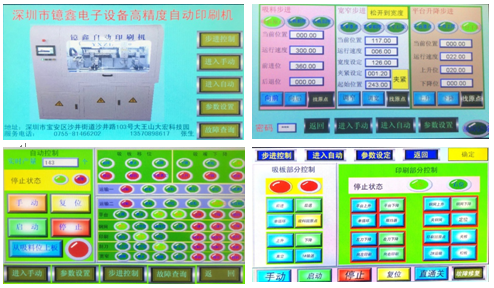

一. 簡潔易懂的操作界面，使用者一看就會了，在自動控制畫面直接顯示IO端口，運行狀態一目了然，方便在故障發生時 一眼就能找到問題發生點，方便在最短時間內處理問題恢復生產。

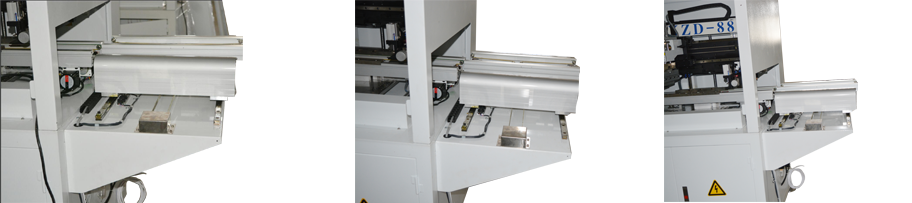

二. 精巧實用的放料臺可以堆放L350mm X W250mm X H200mm的基板放置區，定制的吸板氣缸可以在任意高度停留，氣缸底板有吸盤放置板，吸盤可以在板上任意地方擺放，方便調整吸盤放置位。
三.懸浮自動平行式刮刀簡單輕松地調整刮刀深度，為生產工廠縮短了工程的上手熟悉時間，特殊設計膠質擋錫塊能有效把側溢的錫膏或紅膠快速翻滾往里回收，有效地減少人力回收慢所造成的錫膏或紅膠在空氣中自然 干固而帶來的損失，比鋼制擋塊更有效的保護鋼網。
