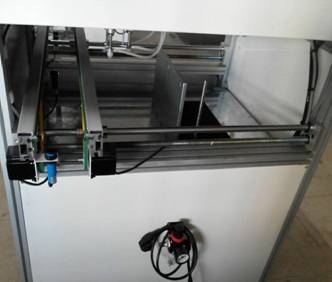

吸板機

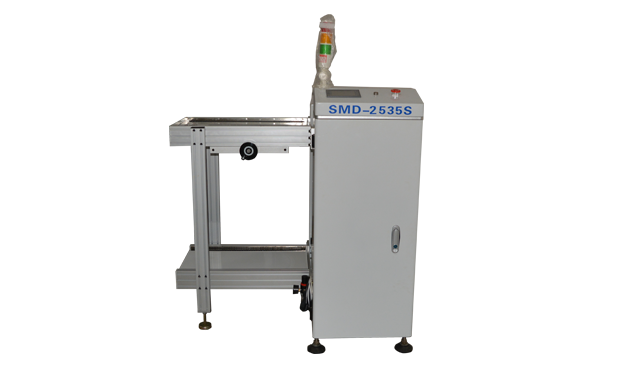

在SMT生產過程中，有大部分工廠是以生產單面板為主的，為了配合自動印刷設備，傳統給自動印刷機供板是用上板機，因生產需要和車間限制，吸板機被越來越多的客戶選用，吸板機一次放置的基板多放置簡單方便，一次最多可以疊放200mm左右的高度，以1.6mm一片計數大概一次可以放置120多片，長度縮短到800mm比最短的上板機還短300多毫米。
本吸板機采用的壓力空氣轉負壓的真空發生器來吸附基板，配有三個吸盤最大可以吸附重量在2KG左右，最大吸附基板450mmX330mm，對基板厚度沒有什么要求，由最大行程250mm特制的帶動吸盤放置板下降到吸盤后開始吸板，吸盤在吸盤放置板上任意移動，方便調整吸盤位置，一鍵式切換（左至右，或右至左）。
特性介紹：
基板放置位固定移動行程方便調試，轉機種速度快，手輪式軌道寬窄調整，雙邊配有SMEMA聯機信號滿足了各種機器通訊聯機。
技術參數與介紹：
基板尺寸 | 運輸速度 | PCB厚度 | 軌道固定方式 | 軌道長度 |
H450mmXW320mm | 0--6000mm/min | 0.6--3mm | 獨立機加件 | 800mm |
傳送高度 | 主供氣源 | 主供電源 | 運行功率 | 機器尺寸 |
900mm±30mm | 2-4kg/C㎡ | 1￠220V±10% 50/60HZ | ≤60W | L800×W760×H1700mm |
